ARTEFACT WI/Fiesta Image Pixel Blanc

SYSTÈME : 1.5T Signa Twin Excite II (version logicielle 11.0M4)

PROBLÈME/SYMPTO

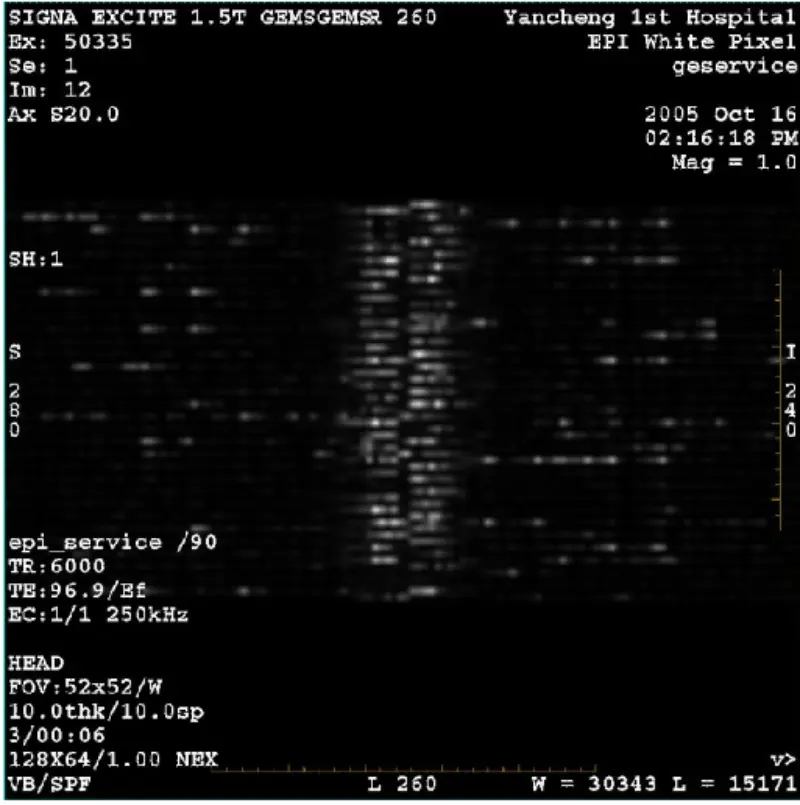

Image DWI (mode zoom et mode entier) et fiesta (mode zoom et mode entier) présentant un artefact réticulé ou en velours côtelé visible, peu importe lors de l'utilisation de la bobine corporelle ou de la bobine principale, une autre image de routine semble normale

HISTORIQUE/CONSEIL DE DÉPANNAGE

1. Super vérification des cales, le résultat est réussi.

2. Retirez le pont du patient, aucune pièce de monnaie ni autre métal n'est trouvé.

3. Effectuez l'étalonnage graphique avec tous les termes verts.

4. Exécutez Zoom et l'ensemble du BACC.

5. Exécutez Zoom et l'ensemble de l'EPT. Le résultat est que les pixels blancs graves et d'autres éléments passent

y compris la tête et le corps. La valeur du tramage de phase B0 est conforme aux spécifications.

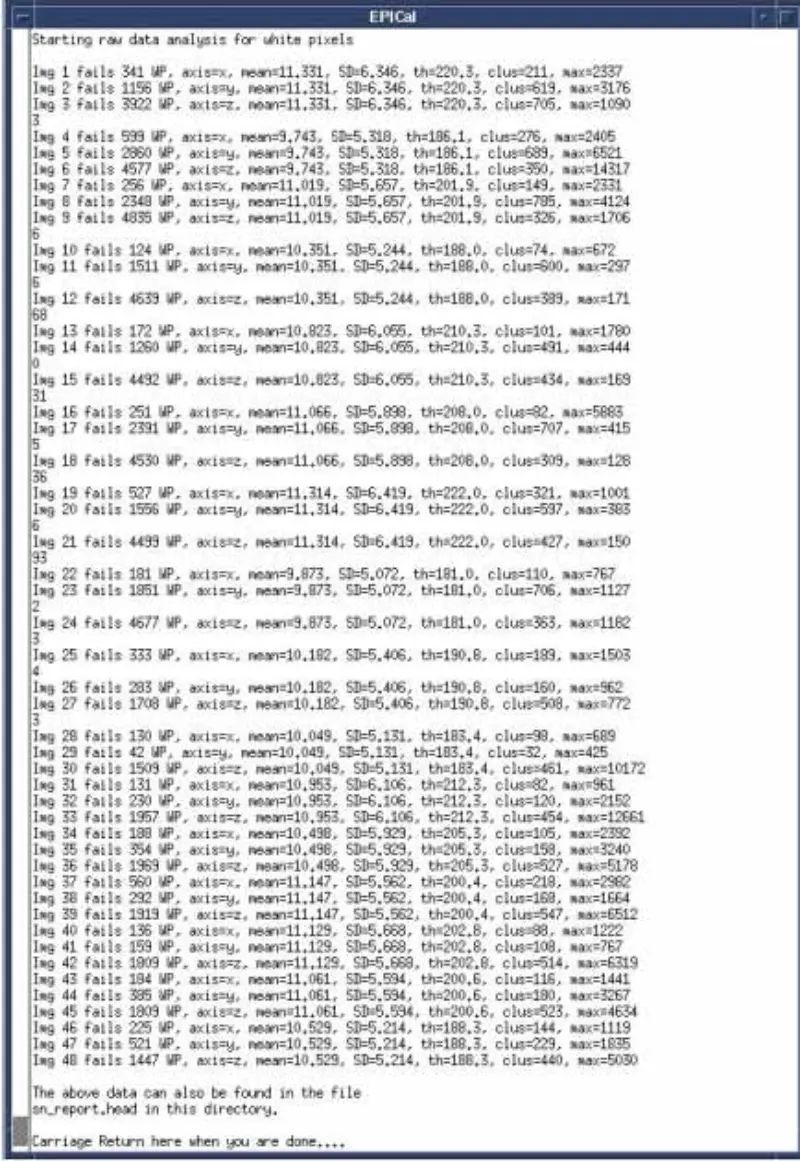

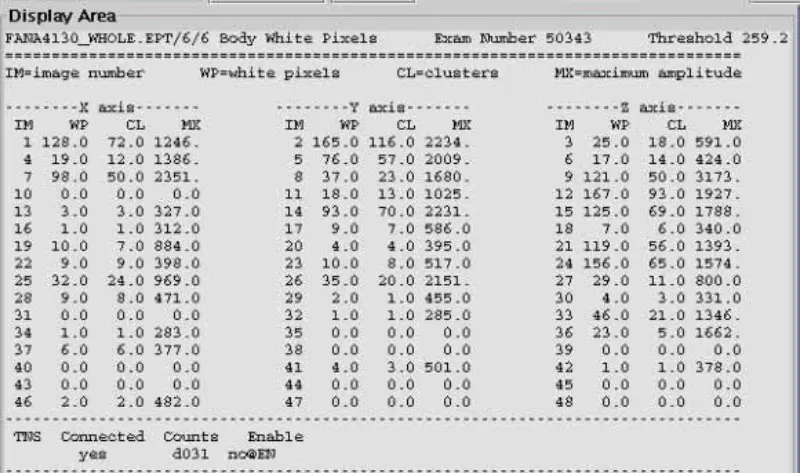

6. Exécutez le test des pixels blancs, tout a échoué.

7. Exécutez SPT tout passe. En particulier, tous les tests de stabilité des gradients réussissent.

8. Émulez et inspectez les éléments de l'environnement autour de l'aimant, notamment le ventilateur, le haut-parleur, l'injecteur, la tête froide, etc.

9. Désactivez le capteur de température, le SRI, le PAC et le tableau, le problème persiste.

10. Débranchez le câble de réception au niveau de l'I/F de l'armoire système (corps J2 et tête J5), ajoutez une terminaison de 50 ohms et un bloc CC au connecteur de l'armoire système. Scan de la tête et du corps en pixels blancs EPT. le résultat est réussi. Confirmez que ce problème ne se trouve pas dans l'armoire système. Reconnectez-vous. Câble de réception au niveau de l'I/F de l'armoire système

11. Déconnectez les fibres optiques à gradient X, Y et Z de la carte GP, de la tête de pixel blanc EPT et du scan corporel. le résultat est réussi. Cela indique que le pixel blanc est induit par un dégradé. Vu ce pixel blanc non seulement présent sur un seul axe. Remplacez ensuite la carte SGA PS, GP, mais le problème persiste. Reconnectez la fibre optique à entraînement dégradé X, Y, Z.

12. Désactivez DD/TR sur SSM. Débranchez le câble DD au niveau du Pen Wall (J72, J73, J74, J75, J75), de la tête de pixel blanc EPT et du scan corporel. le résultat est que la tête passe et le corps échoue. La bobine du corps n'est pas désaccordée, donc la bobine du corps absorbe le signal. Par conséquent, le passage de la tête et le corps ont échoué. Afin de vérifier notre déduction, connectez le câble d'extension à la bobine de tête et placez la bobine de tête à l'extérieur de l'alésage de l'aimant, scannez le pixel blanc de la tête. En fait, le résultat est un échec. Reconnectez un seul des câbles DD au niveau du Pen Wall, de la tête de pixel blanc EPT et du scan corporel. Le résultat est que tout a échoué. Confirmez que la carte DD et la carte répartitrice n'en sont pas la cause.

13. Rebranchez les câbles DD au Pen Wall. Débranchez le câble BNC de polarisation T/R du corps et de la tête au niveau de la tête de pixel blanc SSM.EPT et du scan corporel. Le résultat est que tout a échoué. Rebranchez les câbles de polarisation du corps et de la tête retirés. Débranchez le câble de sortie de la tête et du corps sur le balayage de pixels blancs SRFDII.EPT. Le résultat est que tout a échoué. Confirmé que ce problème ne concerne pas le SRFDII AMP et SSM.

14. Débranchez les câbles I et Q sur Hybrid. Exécutez l’analyse des pixels blancs EPT de la tête. Résultat échoué. Suspect hybride. Remplacez l'hybride. Mais problème quand même.

15. Retirez le couvercle avant de l'aimant. Inspectez le câble de masse du blindage RF et le câble du capteur de température. Le câble est OK.

16. Retirez la bobine Body RF du TRM. Exécutez l'analyse des pixels blancs EPT de la tête, le résultat a échoué.

17. Retirez le blindage RF du TRM. Exécutez une analyse de pixels blancs EPT avec le blindage RF retiré. Résultat échoué. Remplacez le bouclier RF et exécutez une analyse de pixels blancs EPT. Problème toujours.

CAUSE PROFONDE/SOLUTION

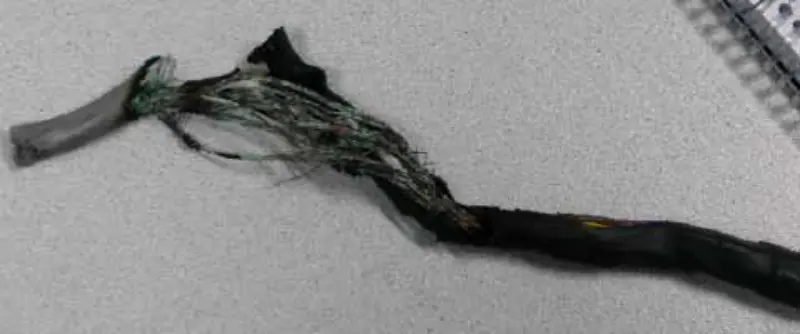

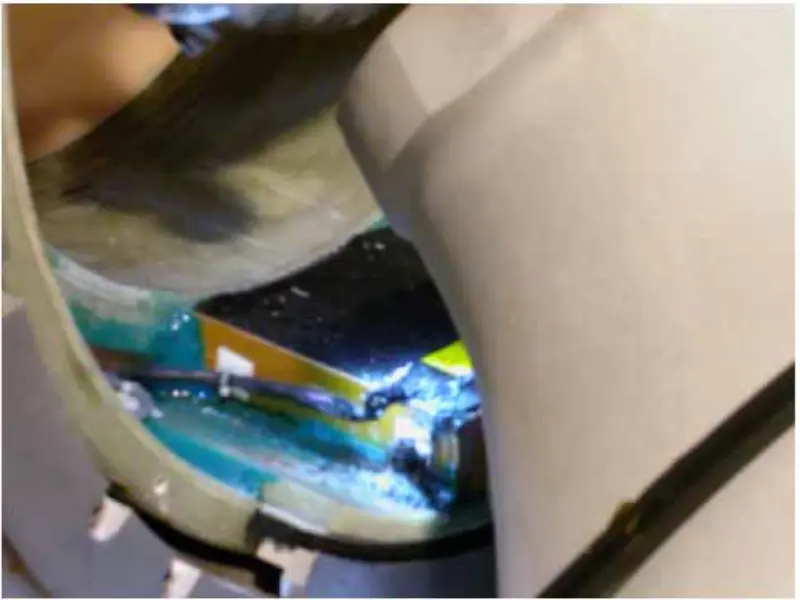

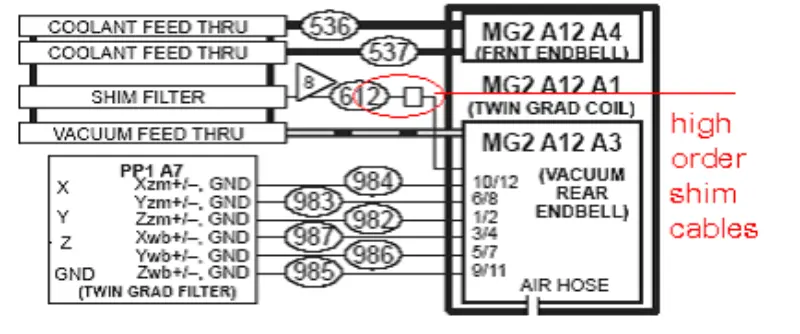

De l'action et de l'analyse ci-dessus, nous concluons que le problème devrait être causé par la bobine de gradient. Nous retirons donc les couvercles avant et arrière de l'aimant, vérifions et resserrons les boulons liés à la bobine de gradient. Après avoir retiré le couvercle arrière de l'aimant, nous constatons que le câble de cale d'ordre supérieur a été grillé et est devenu un câble noir.

Puisqu'il n'y a pas d'option de cale d'ordre élevé sur ce site, nous avons coupé le câble de cale d'ordre élevé. Nous décollons les câbles séparément et attachons chacun des câbles à l'aide du ruban adhésif isolé. Restaurez tout, exécutez l'analyse des pixels blancs EPT. Tout passe. Après cette réparation locale, le système est OK. Il n'y a pas de pixel blanc comme avant sur les images DWI et Fiesta.

Les câbles de qualité supérieure doivent être endommagés en usine. Les câbles endommagés se rejoignaient et formaient de nombreux petits cercles. Lors de l'exécution d'un scan DWI, le cercle a induit beaucoup plus de chaleur que tout autre scan. Ainsi, les câbles brûlaient de jour en jour et affectaient l'analyse DWI. En fait, à mesure que la journée avance, les effets deviennent de plus en plus graves.
