GE Mega Switch MRI pour l'installation, les tests et l'assistance après-vente du SV 1.5T

Cher client, lors de la réception de ce produitGE 5337137-8, GE 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  veuillez vous référer aux dessins pour une connexion correcte.

En tant que module principal de distribution et de contrôle du signal, Mega Switch offre une intégration multiport, un traitement du signal à large bande passante et une conception modulaire. Il prend en charge le fonctionnement parallèle des canaux à double bobine du port A/B, permettant des fonctions telles que le réglage de la polarisation MC, la commutation de signal MUX et l'émission-réception de signal RF. L'état du système est surveillé en temps réel via des indicateurs LED et la communication SRI.

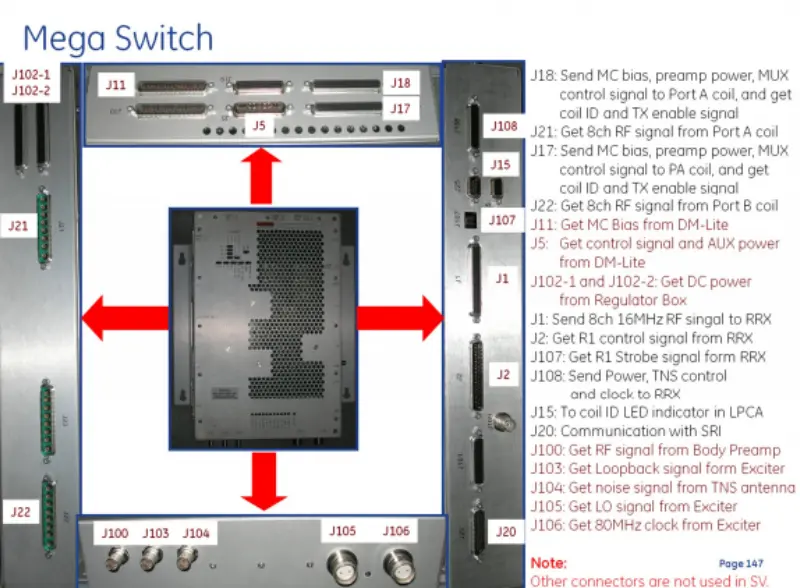

Les interfaces Mega Switch sont classées en quatre groupes fonctionnels :

1.Interfaces de ports de bobine

2.Port A (J18, J21) : envoie les signaux de polarisation MC, de puissance du préampli et de contrôle MUX à la bobine ; reçoit l'ID de bobine, le signal d'activation TX et le signal RF à 8 canaux.

Port B (J17, J22) : remplit les mêmes fonctions que le port A pour la bobine 1 du port B.

3.Interfaces de modules externes

4. Interaction DM-Lite (J11, J5) : récupère la polarisation MC, les signaux de commande et la puissance AUX

1. Alimentation (J102-1, J102-2) : obtient l'alimentation CC du boîtier de régulation

5.Interfaces de communication RRX

6. Transmission du signal (J1) : envoie des signaux RF à 8 canaux 16 MHz au RRX.

Signaux de contrôle (J2, J107) : reçoit les signaux de contrôle R1 et R1 Strobe de RRX

Alimentation et contrôle (J108) : transmet l'alimentation, le contrôle TNS et les signaux d'horloge au RRX

7. Surveillance de l'état et interfaces de communication

8. Indication LED (J15) : se connecte aux indicateurs LED d'identification de la bobine dans LPCA.

Communication SRI (J20) : permet l'échange de données avec les entrées de signal externe SRI (J100, J103-J106) : recevez des signaux RF du préampli corporel, des signaux de bouclage de l'excitateur, des signaux de bruit de l'antenne TNS, des signaux LO et une horloge 80 MHz de l'excitateur.

J18 : Envoyez la polarisation MC, la puissance du préampli et le signal de contrôle MUX à la bobine du port A, et obtenez l'ID de la bobine et le signal d'activation TX.

J21 : Obtenez un signal RF à 8 canaux depuis la bobine du port A.

J17 : Envoyez la polarisation MC, la puissance du préampli et le signal de contrôle MUX à la bobine du port B, et obtenez l'ID de la bobine et le signal d'activation TX.

J22 : obtenez un signal RF à 8 canaux de la bobine du port B.

J11 : Obtenez MC Bias de DM - Lite.

J5 : Obtenez le signal de contrôle et l’alimentation AUX de DM-Lite.

J102-1 et J102-2 : Obtenez l’alimentation CC du boîtier de régulation.

J1 : envoyer un signal RF à 8 canaux de 16 MHz au RRX.

J2 : obtenez le signal de commande R1 de RRX.

J107 : obtenez le signal stroboscopique R1 de RRX.

J108 : Envoie l'alimentation, le contrôle TNS et l'horloge au RRX.

J15 : Vers l’indicateur LED d’identification de la bobine dans LPCA.

J20 : Communication avec le SRI.

J100 : obtenez le signal RF du préampli corporel.

J103 : Obtenir le signal de bouclage de l'excitateur.

J104 : Obtenez le signal de bruit de l'antenne TNS.

J105 : obtenez le signal LO d'Exciter. J106 : obtenez une horloge de 80 MHz d'Exciter.

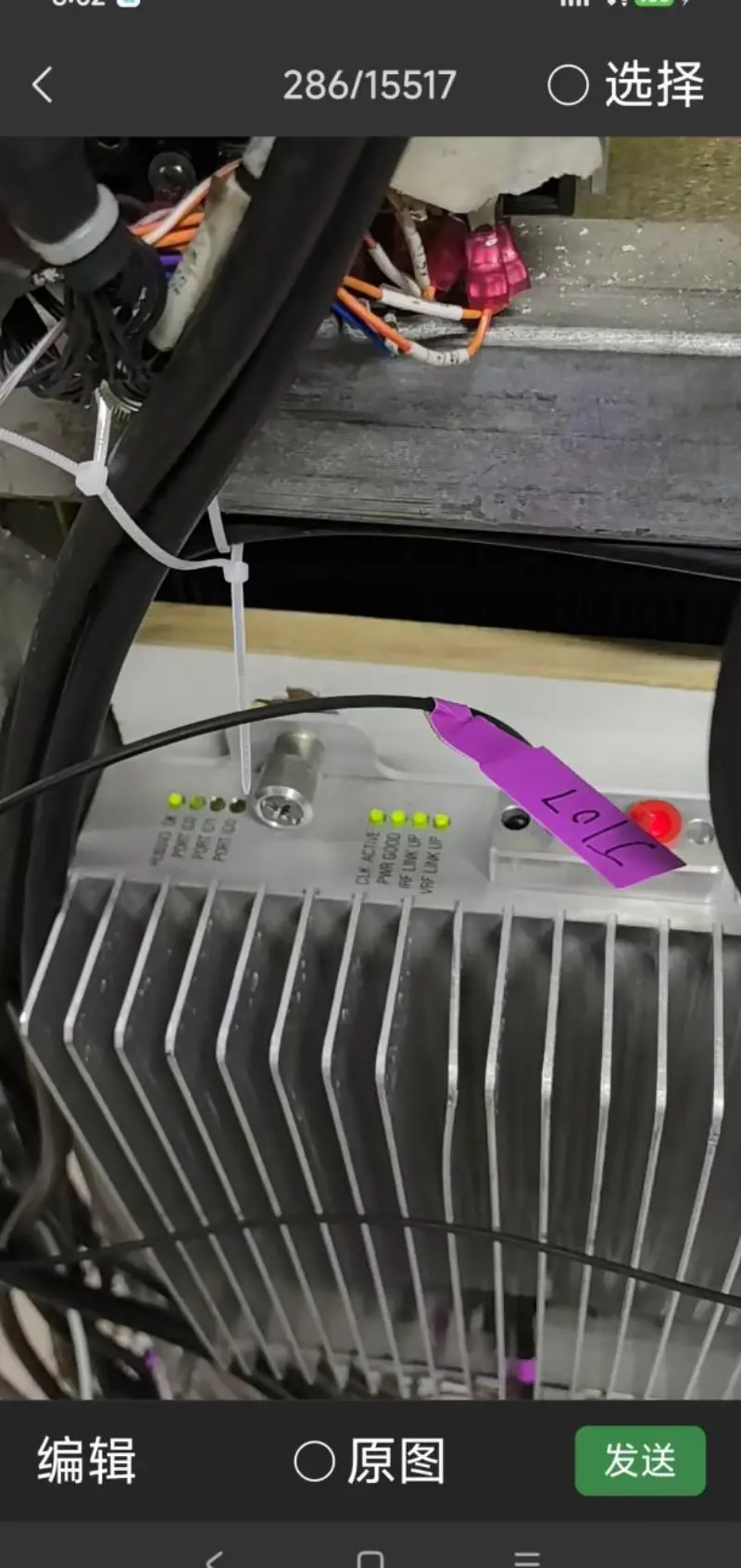

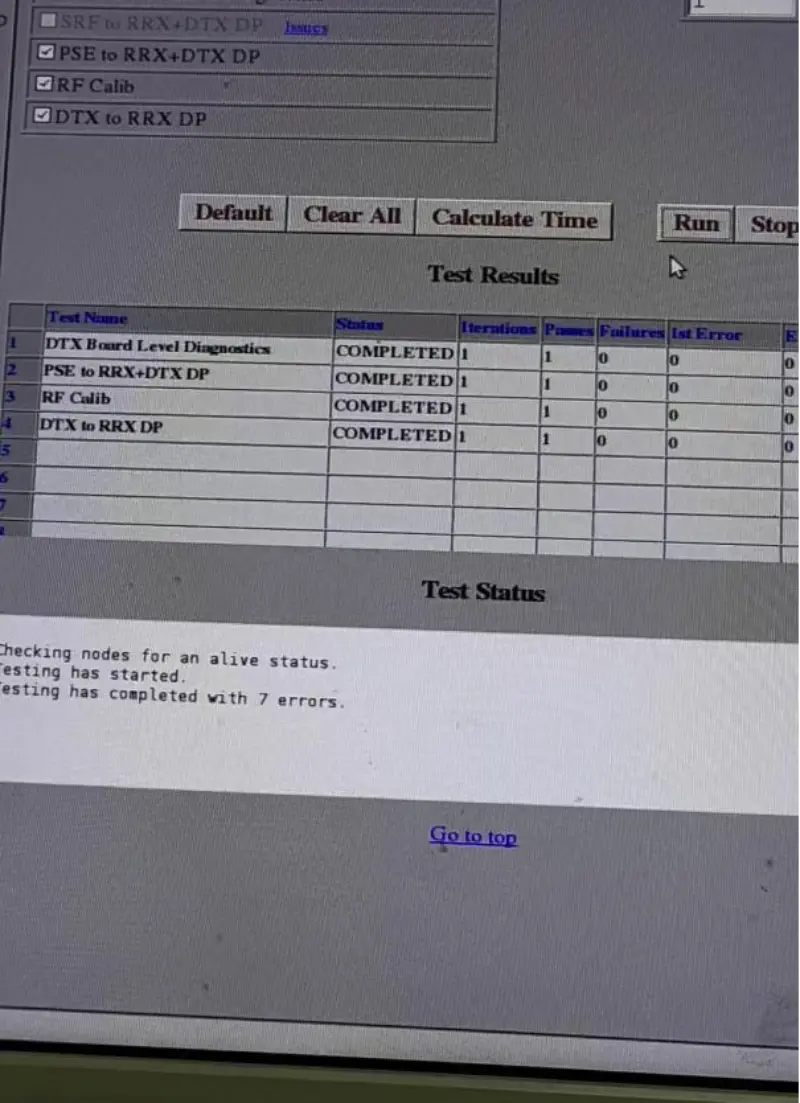

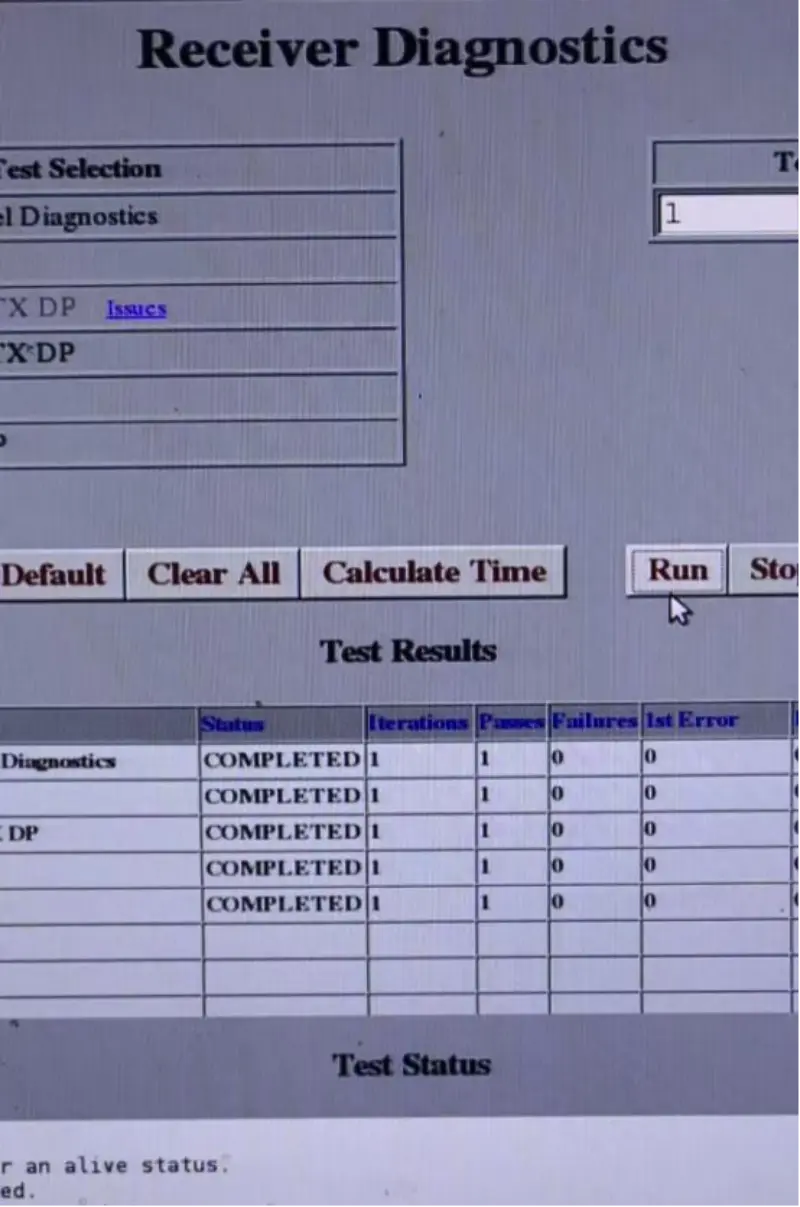

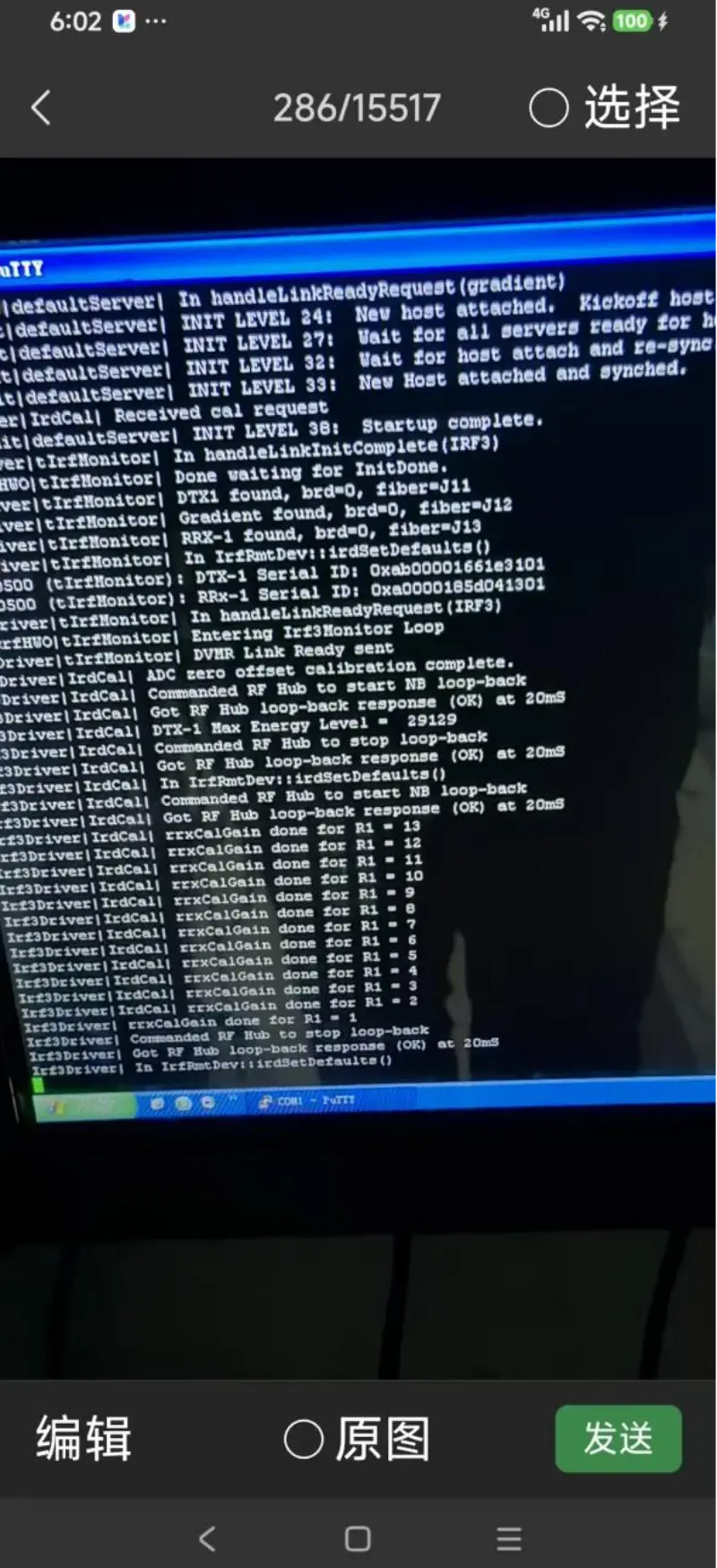

Nous proposons des tests de service en usine, garantissant que chaque machine est soumise à une inspection rigoureuse à 99,9 % avant expédition, en suivant les procédures de test en usine de GE, notamment les tests de performances de transmission du signal, les tests de performance de réception du signal, les diagnostics au niveau de la carte, les tests de performance RF et les tests de liaison de communication. Bref, tout est mis en œuvre pour assurer la satisfaction du client et offrir un service de qualité.
