Dépannage pour un SNR faible de la bobine cardiaque 8 canaux

PROBLEME/SYMPTOME

Lors de l'utilisation d'un balayage de bobine cardiaque à 8 canaux, l'image SNR n'est pas bonne. Trouvez le signal très faible lors de l'utilisation du balayage manuel.

CAUSE PROFONDE/SOLUTION

Carte mère ASM multicoil intégrée défectueuse. (dynatron, IC : HC105)

HISTORIQUE/CONSEIL DE DÉPANNAGE

1. Utilisez le test SNR de bobine cardiaque à 8 canaux, tous les canaux échouent.

2. Utilisez les outils MCRT pour vérifier le SNR à 8 canaux, tous les canaux passent. Alors la bobine doit avoir un problème.

3. Commandez une nouvelle bobine, mais le problème est le même. Image également faible SNR.

4. Vérifiez l'alimentation du module et tous les canaux de la carte E/S STIF et IRF. Le

8 chaînes sont OK.

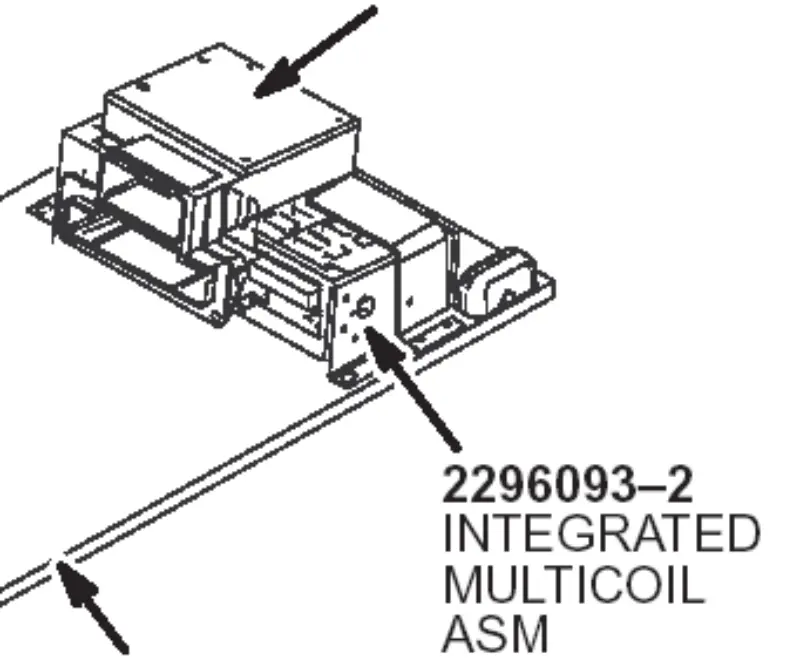

5. Remplacez l'ASM multibobine intégré par l'image d'un cœur normal à 8 canaux.

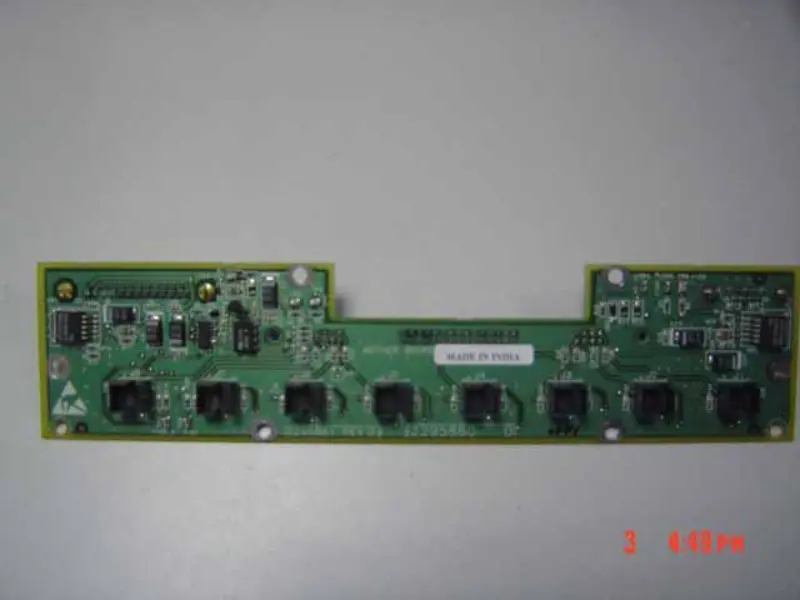

6. Vérifiez la carte mère, trouvez HCT04 (6反向器) et un dynatron défectueux.

Apprentissage:

Lorsque nous définissons que le lieu de défaillance à 8 canaux est le côté bobine si nous utilisons des outils MCRT, nous ferions mieux de vérifier les 8 canaux sur un autre site.
