Artefact FSE et GRE

SYSTÈME : MR 0,35T Ovation

Hôpital : Hôpital général des champs pétrolifères de Daqing

PROBLEME/SYMPTOME

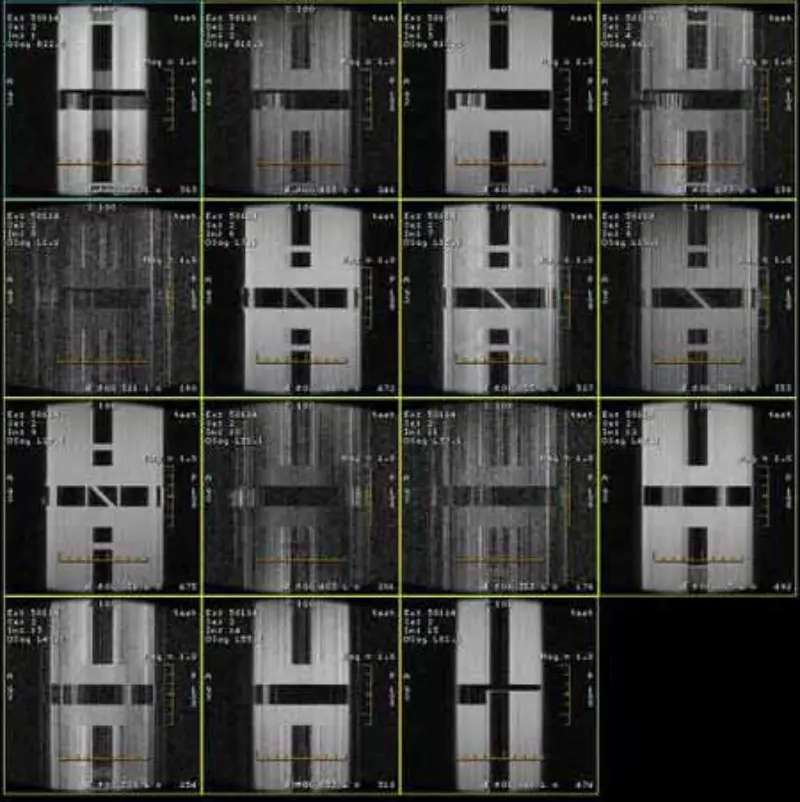

Les images des protocoles FRFSE et GRE présentent des images fantômes et parfois des images à faible SNR apparaissent dans une seule série. Mais les images du protocole SE sont normales.

Veuillez regarder les images jointes.

HISTORIQUE/CONSEIL DE DÉPANNAGE

1. Ces artefacts n'apparaissent qu'à l'image des protocoles FRFSE et GRE, mais le protocole SE

les images n'apparaissent jamais. Effectuez une vérification rapide de la tête SPT, le SNR de la tête est marginal (environ 8,2).

2. J'ai vérifié la porte RF, la puissance d'éclairage, la puissance TCU, l'alimentation PAC et l'affichage magnétique, tout est ok.

3. Échange des amplificateurs à gradient, des filtres sur SRU et des câbles, l'artefact se produit toujours dans les mêmes protocoles.   Page 3 sur 3

4. Testez les pièces ci-dessous sur un autre site, tout va bien. le gradient PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS et Head coil

5. Vérifiez la propriété de la diode DD, les câbles DD et HV, tout est normal.

6. Désactivez la sortie du signal RF de l'UCERD, l'artefact a disparu.

7. Échangez le récepteur et recevez les câbles et contournez MA, le problème est toujours là.

8. Démontez la bobine du corps, placez-la à l'extérieur de l'aimant, connectez tous les câbles et scannez à nouveau, des artefacts existent toujours.

9. Nous vérifions l'alimentation électrique et la masse et constatons que le connecteur de terre sur le PP (Magnet Room) est très lâche. Nous le resserrons et scannons à nouveau, le SNR de la tête s'est amélioré

(SNR de la tête : 8,9)

CAUSE PROFONDE/SOLUTION

Finalement, nous constatons que quelqu'un connecte 1 fil de 1 des 3 fils sous tension de l'alimentation de l'équipement MR.

fourniture en dehors du département MR sans autorisation. Après avoir retiré le fil et scanné à nouveau, le système redevient normal et le SNR de la tête est de 9,3.

La qualité de l’alimentation affectera donc la qualité de l’image.
